UCHWYT MAGNETYCZNY DO FREZOWANIA MASTERMILL 70

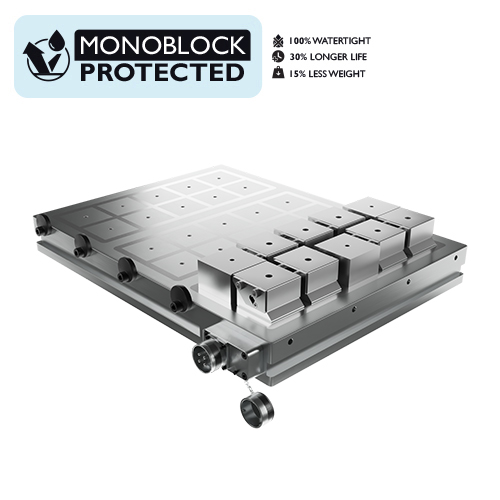

Uchwyt magnetyczny Mastermill 70

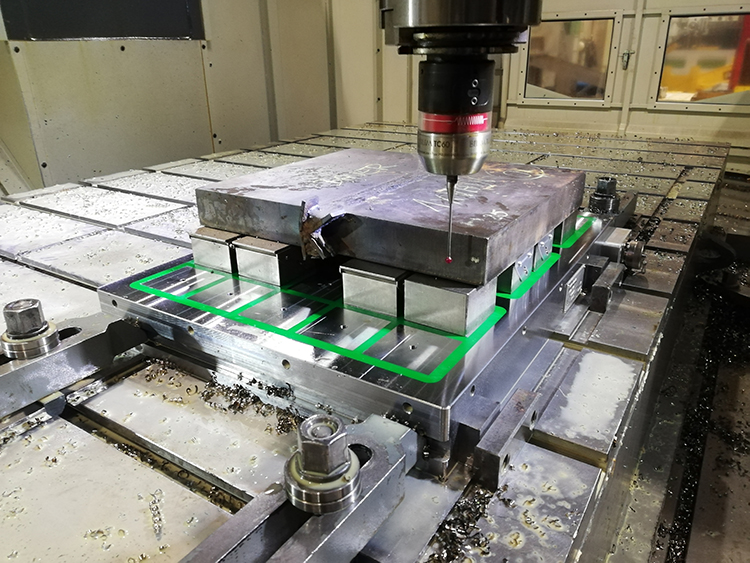

Zastosowanie uchwytu magnetycznego Mastermill 70

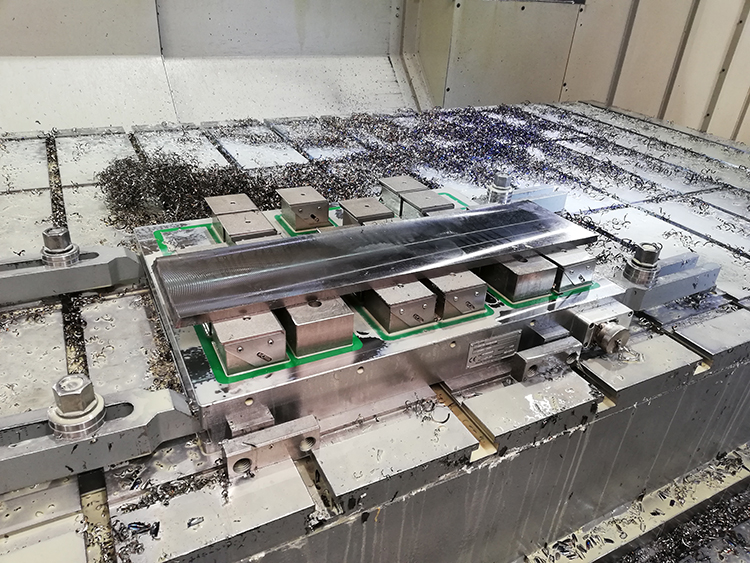

Zastosowanie uchwytu magnetycznego Mastermill 70
Zastosowanie uchwytu magnetycznego Mastermill 70

Kiedy wybrać elektropermanentny uchwyt magnetyczny Mastermill 70:

Jeśli szukasz mocnego uchwytu magnetycznego do wymagającego frezowania i wiercenia obrabianych przedmiotów o rozmiarze średnim aż do dużego, spróbuj Mastermillu 70. W porównaniu do serii podstawowej Mastermill 50 oferuje większe bieguny magnetyczne o rozmiarze 70 x 70 mm, większą wydajność przy zastosowaniu nabiegunników do mocowania nierównych elementów lub obróbki z 5 stron na jedno mocowanie. Do osiągnięcia optymalnej siły mocującej konieczne jest, by grubość obrabianego przedmiotu wynosiła co najmniej 17 mm. Dzięki górnej płycie biegunowej w wykonaniu stal/stal nierdzewna ta linia uchwytów nadaje się również do obróbki na sucho lub z minimalną ilością płynu chłodniczego.

Zalety:

  • „Sendvičová“ konstrukce upínače s horní pólovou deskou pro absolutní vodotěsnost a dlouhou životnost
  • Možnost obrábění obrobku z 5 stran, vrtání skrz či obrábění nerovných obrobků
  • Dorazy je možno libovolně přemístit na kteroukoli stranu
  • Drážka pro přichycení magnetu ke stolu po celém obvodu magnetu
  • Místo pro upínací otvory šroubů pro přichycení upínače skrz
  • 6 m dlouhý opancéřovaný napájecí kabel
  • Možnost propojení více magnetů do sestav
  • Možnost výroby nestandardních upínačů Mastermill na míru

Produkty powiązane

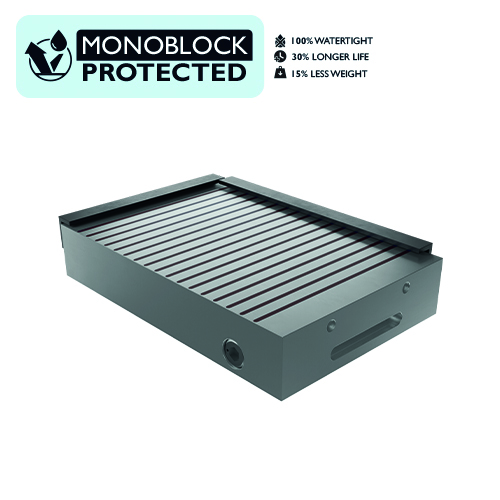

Permanentny uchwyt magnetyczny do frezowania Neomill Compact Permanentny uchwyt magnetyczny do frezowania Neomill Compact
Kompaktowy uchwyt o dużej sile mocującej do 160 N/cm2

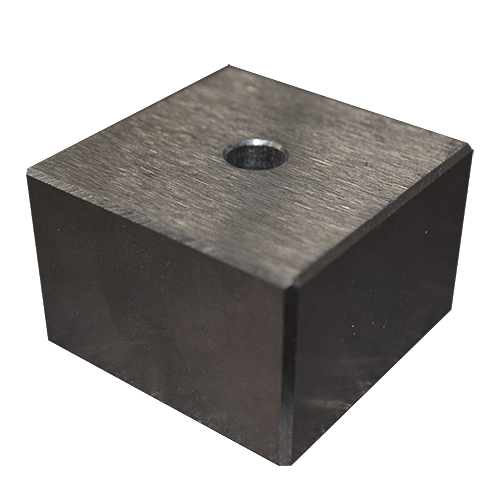

Sztywne nabiegunniki do przeniesienia pola magnetycznego Sztywne nabiegunniki do przeniesienia pola magnetycznego
Sztywne nasadki do obróbki z pięciu stron.

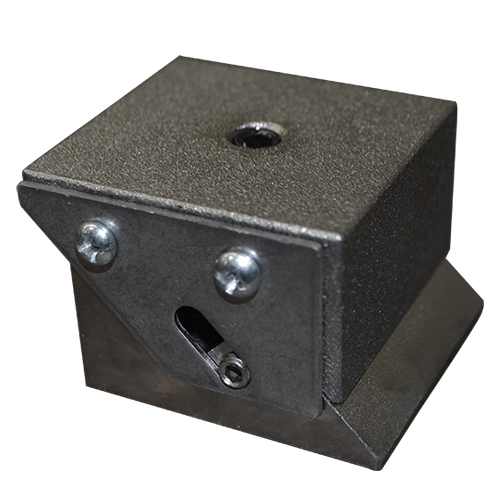

Ruchome nabiegunniki do przeniesienia pola magnetycznego Ruchome nabiegunniki do przeniesienia pola magnetycznego
Pohyblivé nástavce pro Mastermill umožnují obrábění z 5 stran.

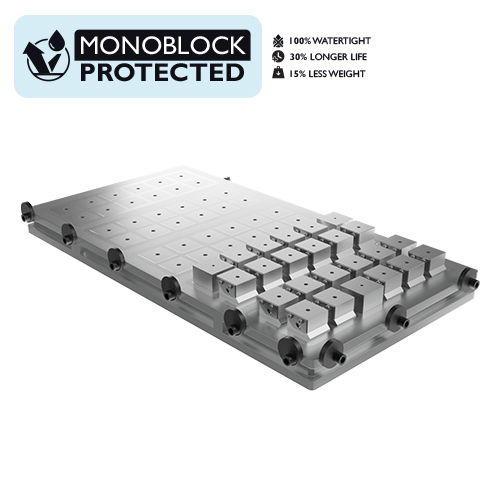

Elektropermanentny uchwyt magnetyczny Mastermill Elektropermanentny uchwyt magnetyczny Mastermill
Elektropermanentny uchwyt magnetyczny do frezowania.

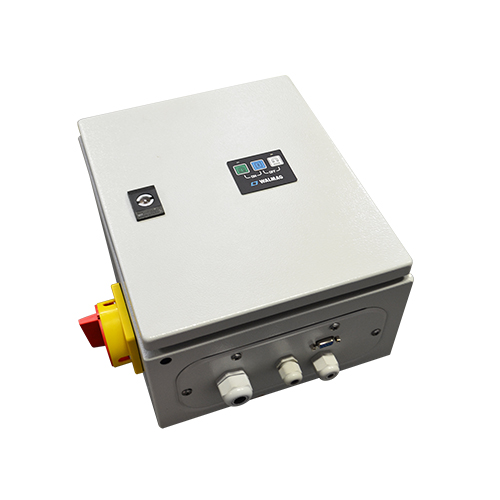

Jednostki sterujące elektropermanentnych uchwytów magnetycznych LCC Jednostki sterujące elektropermanentnych uchwytów magnetycznych LCC
Jednostka sterująca steruje magnesem i uruchamia w momencie wyłączenia jego demagnetyzację.

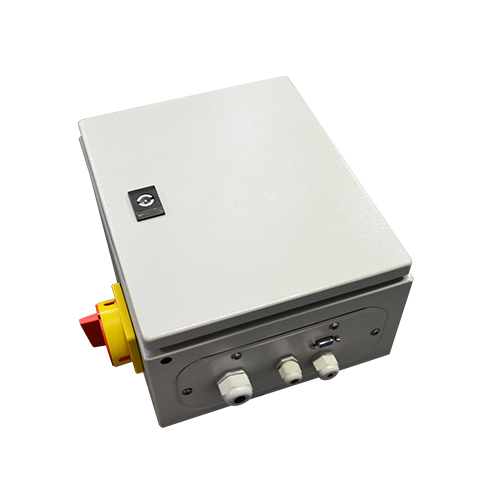

Jednostki sterujące elektropermanentnych uchwytów magnetycznych EP-CU Jednostki sterujące elektropermanentnych uchwytów magnetycznych EP-CU
Jednostka sterująca steruje magnesem i uruchamia w momencie wyłączenia jego demagnetyzację.

Help

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.
Help

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Szczegółowy opis:

Mastermill 70, to elektropermanentna, magnetyczna płyta mocująca, o rozmiarze biegunów 70 x 70 mm, konstrukcji o łącznej wysokości 68 mm oraz o nominalnej sile mocującej 170 N/cm2. Po obwodzie magnesu znajduje się praktyczne wcięcie na dociski, na magnesie jest też wystarczająco dużo miejsca na przelotowe otwory mocujące. Standardowe wykonanie zawiera szybkomocujące złącze bagnetowe“, ograniczniki z 2 stron oraz opancerzony kabel zasilający o długości 6 m. Wszystkie bieguny magnetyczne wyposażono w gwinty M8 do łatwego montażu nabiegunników.

Istotne parametry:

  • Zastosowanie: Frezowanie
  • Technologia: Elektropermanentny
  • Siła mocująca: 170 N/cm2
  • Rozmiar min. obrabianego przedmiotu: 150 x 150 x 17 mm
  • Biegunowanie: Kwadratowe – połączenie stal/stal nierdzewna dla wysokiej wytrzymałości i długiej żywotności
  • Limit przeszlifowania: 6 mm
  • Rozmiar biegunów: 70 x 70 mm
  • Wysokość uchwytu 68 mm
  • Gwarancja: 2 lata

Informacje uzupełniające:

Klient dodatkowo może wybrać:
  • inną lokalizację wyprowadzenia na magnesie
  • sztywne wyprowadzenie el. z rozłączaniem przy jednostce sterującej
  • otwory do przymocowania przez magnes do stołu
  • kamienie od dolnej strony uchwytu do precyzyjnego osadzenia na stole (środkowanie z osią stołu)
  • kilkusekcyjne wykonanie uchwytu (możliwość podzielenia powierzchni mocującej na niezależne segmenty)
W przypadku pytań dotyczących uchwytów, ewentualnie wyboru odpowiedniej jednostki sterującej, prosimy o kontakt. Chętnie doradzimy.

Zastosowanie:

  • Obróbka nierównych, a także większych elementów, nawet z 5 stron
  • Mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów podczas frezowania
  • Mocowanie w celu wiercenia dużych form, odlewów, bloków, konstrukcji, itp.
  • Zgrubne szlifowanie dużych elementów

Część opakowania:

  • Uchwyt
  • Ograniczniki boczne
  • Opancerzony kabel zasilający
  • Certyfikat
  • Instrukcja obsługi i konserwacji magnesu
Mastermill 70-rysunek
Katalog-Nummer Polzahl W (mm) L (mm) H (mm) Gewicht (kg)
MM70300620 18 300 620 68 86
MM70300820 24 300 820 68 114
MM703001020 30 300 1020 68 142
MM70380420 16 380 420 68 74
MM70380540 20 380 540 68 95
MM70380620 24 380 620 68 109
MM70380820 32 380 820 68 144
MM703801020 40 380 1020 68 180
MM70460540 25 460 540 68 115
MM70460620 30 460 620 68 132
MM70460820 40 460 820 68 175
MM704601020 50 460 1020 68 218
MM70580620 36 580 620 68 167
MM70580820 48 580 820 68 221
MM705801020 60 580 1020 68 274
