Elektropermanentny uchwyt magnetyczny Mastermill


Kiedy wybrać elektropermanentny uchwyt magnetyczny Mastermill:

Jeśli szukasz wszechstronnego uchwytu magnetycznego odpowiedniego do frezowania i wiercenia małych, lecz także dużych obrabianych przedmiotów, wówczas Mastermill jest dobrym wyborem. Za pomocą nabiegunników można ponadto obrabiać materiał nawet z 5 stron, wiercić na wylot oraz obrabiać także nierówny materiał. Do osiągnięcia optymalnej siły mocującej konieczna jest grubość obrabianego przedmiotu co najmniej 12 mm. Wersja standardowa z płytą biegunową w kombinacji stal/stal nierdzewna może być również stosowana do obróbki na sucho lub z minimalną ilością chłodziwa.

Zalety:

  • Możliwość obróbki przedmiotu z 5 stron, wiercenie na wylot lub obróbka nierównych obrabianych przedmiotów
  • Ograniczniki można dowolnie przesunąć w dowolną stronę
  • Rowek do przymocowania magnesu do stołu na całym obwodzie magnesu
  • Miejsca na otwory mocujące śrub M12 do przymocowania uchwytu na wylot. Kompaktowa niska konstrukcja
  • Okapturzony kabel zasilający o długości 6 m
  • Możliwość podłączenia zestawu kilku magnesów do jednej jednostki sterującej

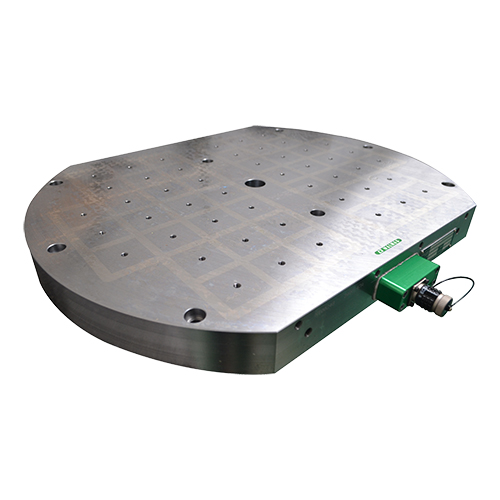

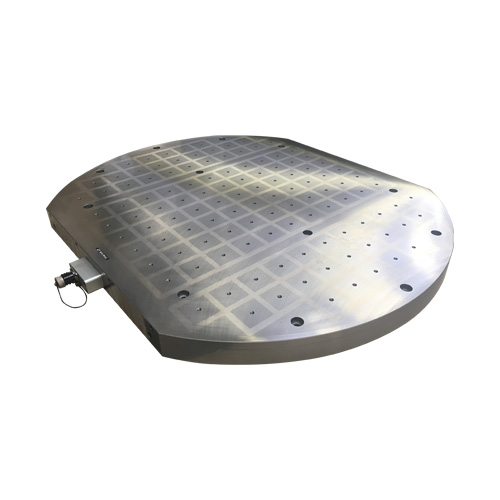

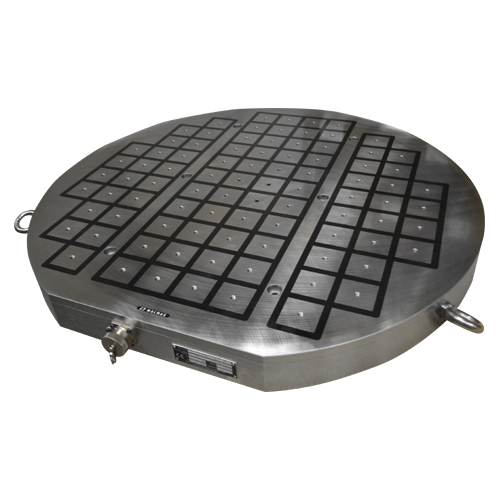

  • Możliwość produkcji niestandardowych uchwytów Mastermill na miarę
  • Płyta biegunowa w kombinacji stal/stal nierdzewna dla wysokiej odporności mechanicznej i termicznej

Produkty powiązane

Help

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.

Help

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Numer katalogu Rozmiar uchwytu Wysokość [mm] Waga [kg] Dostępność (przybliżony) Cena bez VAT
MM50300430
300x430 51.00 44.00 4 - 6 tygodni
Na prośbę
MM50300490
300x490 51.00 49.00 4 - 6 tygodni
Na prośbę
MM50300600
300x600 51.00 61.00 4 - 6 tygodni
Na prośbę
MM50300800
300x800 51.00 82.00 5 - 6 tygodni
Na prośbę
MM50300900
300x900 51.00 92.00 5 - 6 tygodni
Na prośbę
MM50420430
420x430 51.00 61.00 5 - 6 tygodni
Na prośbę
MM50420600
420x600 51.00 86.00 dostępny w magazynie
Na prośbę
MM50420800
420x800 51.00 114.00 dostępny w magazynie
Na prośbę
MM50420900
420x900 51.00 128.00 6 - 7 tygodni
Na prośbę
MM50420990
420x990 51.00 142.00 6 - 7 tygodni
Na prośbę
MM50480490
480x490 51.00 161.00 5 - 6 tygodni
Na prośbę
MM50480600
480x600 51.00 97.00 5 - 6 tygodni
Na prośbę
MM50480800
480x800 51.00 130.00 dostępny w magazynie
Na prośbę
MM50480900
480x900 51.00 146.00 6 - 7 tygodni
Na prośbę
MM50480990
480x990 51.00 161.00 6 - 7 tygodni
Na prośbę
MM50580600
580x600 51.00 97.00 6 - 7 tygodni
Na prośbę
MM50580800
580x800 51.00 157.00 6 - 7 tygodni
Na prośbę
MM50580900
580x900 51.00 177.00 6 - 7 tygodni
Na prośbę
MM50580990
580x990 51.00 194.00 6 - 7 tygodni
Na prośbę

Szczegółowy opis:

Mastermill to elektropermanentna, magnetyczna płyta mocująca z biegunami o wymiarach 50 x 50 mm, kompaktową, niską konstrukcją (tylko 51 mm) oraz nominalną siłą mocującą 170 N/cm2. Wzdłuż całego obwodu elektromagnesu znajduje się praktyczne wcięcie na zaciski, na magnesie jest też wystarczająco dużo miejsca na przelotowe otwory mocujące. Uchwyt magnetyczny dostarczamy standardowo z szybkomocującym „bagnetowym” konektorem, ogranicznikami z 2 stron, okapturzonym kablem o długości 6 metrów.

Istotne parametry:

  • Zastosowanie: Frezowanie
  • Technologia: Elektropermanentny
  • Siła mocująca: 170 N/cm2
  • Rozmiar min. obrabianego przedmiotu: 50 x 110 x 12 mm
  • Biegunowanie: Kwadratowe
  • Limit przeszlifowania: 6 mm
  • Rozmiar biegunów: 50 x 50 mm
  • Płyta biegunowa: stal nierdzewna/stal

Informacje uzupełniające:

Klient dodatkowo może wybrać:

  • inną lokalizację wyprowadzenia na magnesie

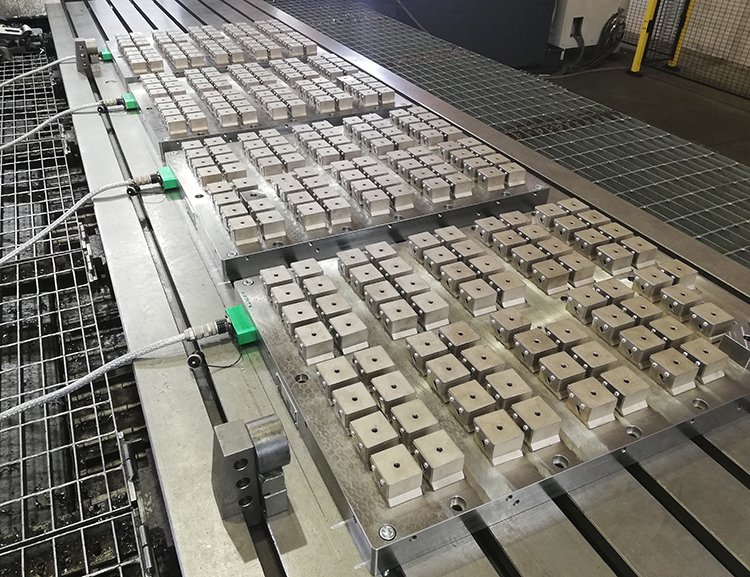

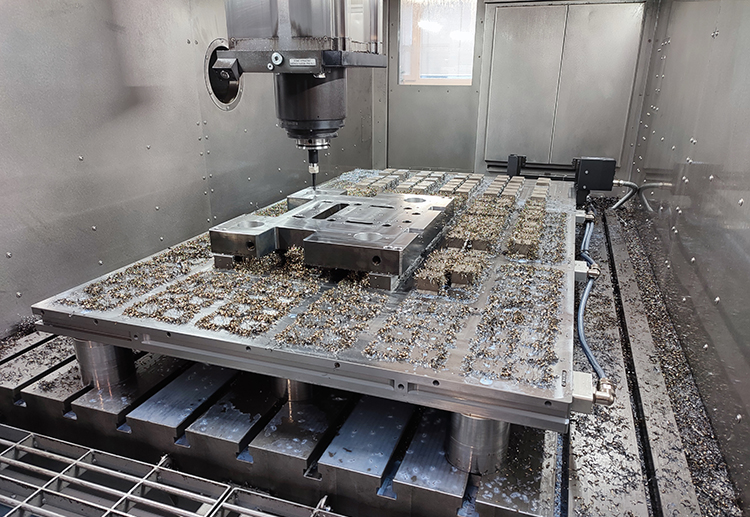

  • gwinty do nabiegunników, dzięki którym możliwa jest obróbka z 5 stron, wiercenie na wylot lub obróbka nierównych elementów
  • otwory do przymocowania przez magnes do stołu
  • płytę biegunową z nierdzewnym wypełnieniem między biegunami zamiast epoksydu

Prosimy o kontakt w przypadku pytań dotyczących uchwytów, ewentualnie wyboru odpowiedniej jednostki sterującej. Chętnie doradzimy.

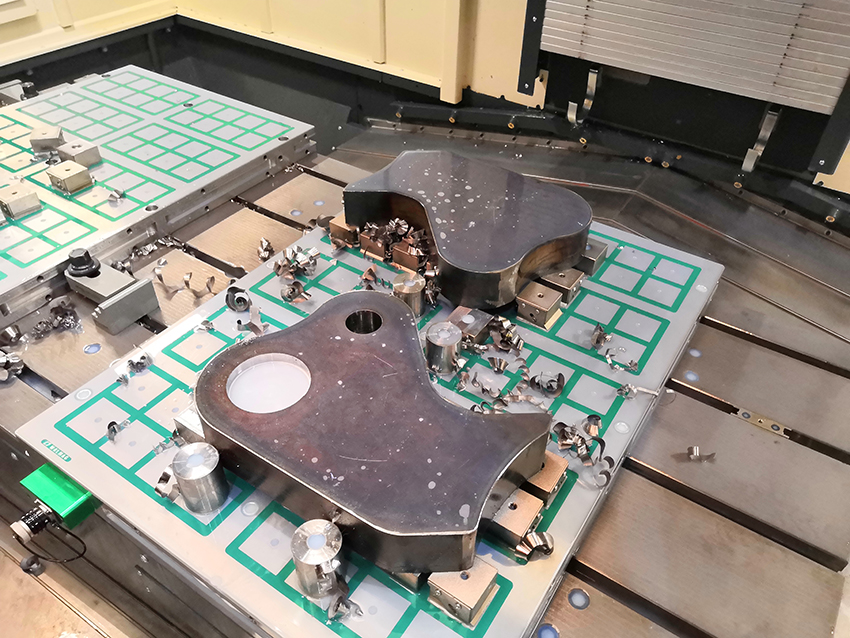

Zastosowanie:

  • Obróbka nierównych elementów nawet z 5 stron

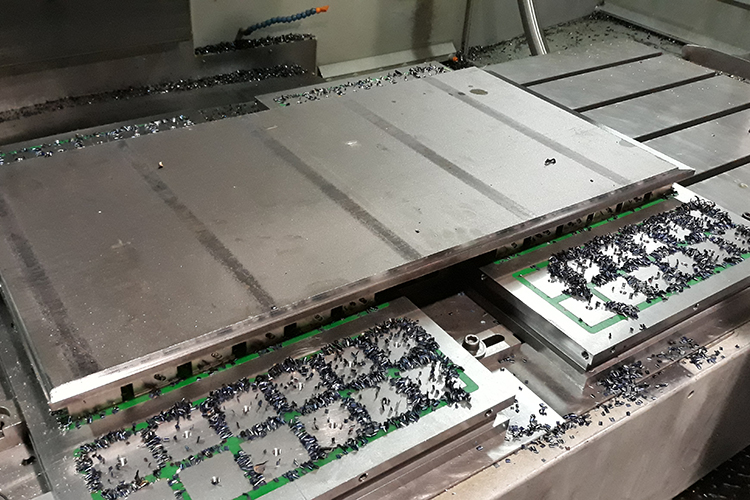

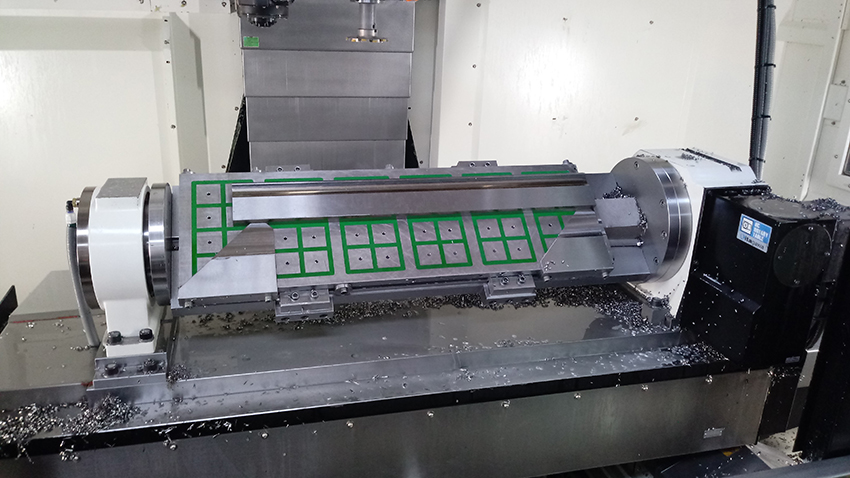

  • Mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów podczas frezowania
  • Mocowanie w celu wiercenia dużych form, odlewów, bloków, konstrukcji, itp.
  • Zgrubne szlifowanie dużych elementów

Część opakowania:

  • Uchwyt
  • Ograniczniki boczne
  • Opancerzony kabel zasilający
  • Certyfikat

Parametry

Numer katalogowy Liczba biegunów W (mm) L (mm) H (mm) Masa (kg)
MM50300490 24 300 490 51 49
MM50300600 32 300 600 51 61
MM50300800 40 300 800 51 82
MM50300900 48 300 900 51 92
MM50420490 36 420 490 51 70
MM50420600 48 420 600 51 86
MM50420800 60 420 800 51 114
MM50420900 72 420 900 51 128
MM50480600 56 480 600 51 97
MM50480800 70 480 800 51 130
MM50480900 84 480 900 51 146
MM50480990 84 480 990 51 161
MM50580800 80 580 800 51 157
MM50580900 96 580 900 51 177
MM50850990 96 580 990 51 194
