Uchwyt elektromagnetyczny Circu EM

Verwenden des magnetspannplatten Circu EM

Zastosowanie uchwytu magnetyczneho Circu EM

Kiedy użyć okrągłego uchwytu Circu EM:

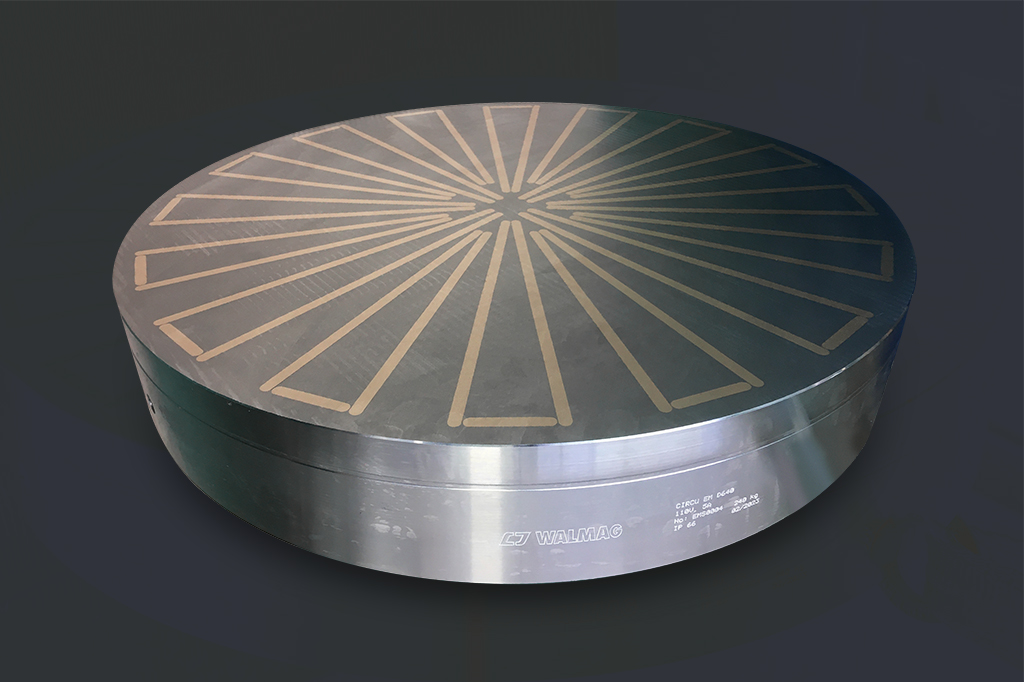

Circu EM to uchwyt elektromagnetyczny o promieniowym układzie biegunów, przeznaczony do montażu na stołach obrotowych szlifierek i tokarek, do stabilnego zamocowania obrotowych obrabianych przedmiotów o okrągłym lub walcowym kształcie, jak np. pierścienie łożyskowe, tuleje, tarcze piłowe, itp. Dzięki dużej sile przytrzymującej i możliwości jej regulacji, uchwyt ten nadaje się również do cienkich obrabianych przedmiotów.

Zalety:

Możliwość ciągłej regulacji siły mocowania w celu łatwego centrowania i mocowania nawet cienkich przedmiotów
Dostępne również w wersji z płytką biegunową z T-rowkami
Szybkie i skuteczne rozmagnesowanie za pomocą jednostki sterującej
Proste sterowanie za pomocą jednostki sterującej

Produkty powiązane

Permanentna, magnetyczna płyta mocująca Neostar
Okrągły uchwyt Neostar służy do mocowania obrabianych przedmiotów podczas toczenia i szlifowania na okrągło.

Elektropermanentny okrągły uchwyt magnetyczny Circu EP
Uchwyt elektropermanentny nadaje się do szlifowania na płasko, a także do toczenia.

Jednostki sterujące EM-CU
Jednostka sterująca steruje magnesem i uruchamia w momencie wyłączenia jego demagnetyzację.

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Pokaż jako tabelę

Numer katalogu	Rozmiar uchwytu	Wysokość [mm]	Dostępność (przybliżony)	Cena bez VAT
EM400	D400 mm	90.00	na zamówienie	Na prośbę
EM500	D500 mm	90.00	na zamówienie	Na prośbę
EM600	D600 mm	100.00	na zamówienie	Na prośbę
EM700	D700 mm	100.00	na zamówienie	Na prośbę
EM800	D800 mm	100.00	na zamówienie	Na prośbę
EM1000	D1000 mm	100.00	na zamówienie	Na prośbę
EM1250	D1250 mm	123.00	na zamówienie	Na prośbę
EM1500	D1500 mm	120.00	na zamówienie	Na prośbę
EM2000	D2000 mm	130.00	na zamówienie	Na prośbę

Istotne parametry:

Technologia: Elektro
Siła mocująca: 120 N/cm²
Biegunowanie: promieniowe
Limit przeszlifowania: 8 mm
Gwarancja: 2 lata

Informacje uzupełniające:

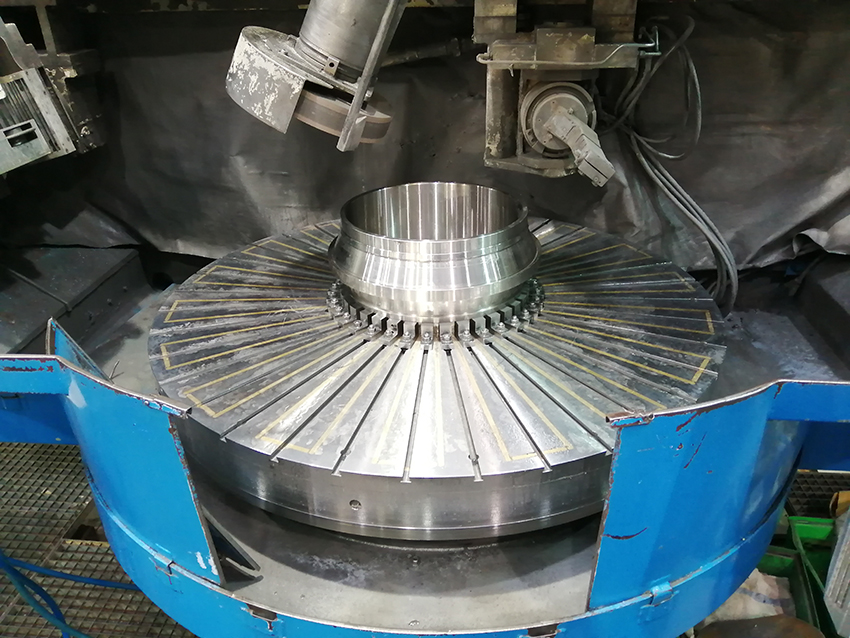

Płytę biegunową można na żądanie wyposażyć w rowki T do montażu nabiegunników. W ten sposób powstaje swobodny dostęp do obrabianego przedmiotu w celu obróbki średnicy zewnętrznej, wewnętrznej oraz strony czołowej na jedno zamocowanie, ewentualnie można dokonywać wiercenia korpusu obrabianego przedmiotu na wylot. Zasilanie uchwytu zapewnia stosowna jednostka sterująca. Podłączenie uchwytu możliwe jest poprzez pierścień zbiorczy we wrzecionie obrabiarki, ewentualnie za pomocą konektora ulokowanego bezpośrednio na uchwycie magnetycznym.

Zastosowanie:

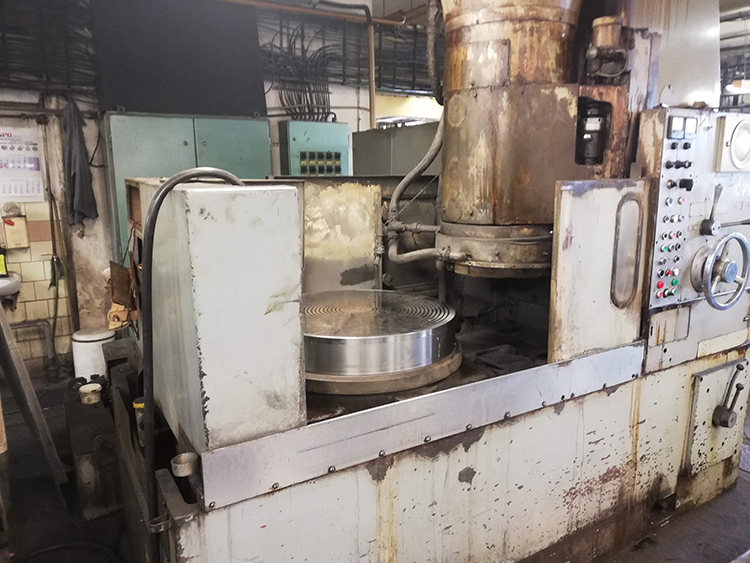

obróbka powierzchni zewnętrznych i wewnętrznych okrągłych obrabianych przedmiotów na szlifierkach pionowych
toczenie

Numer katalogowy	D (mm)	H (mm)	Masa (kg)	Napięcie (V)
Circu EM 400	400	90	76	110
Circu EM 500	500	90	120	110
Circu EM 600	600	100	195	110
Circu EM 700	700	100	265	110
Circu EM 800	800	100	365	110
Circu EM 1000	1000	100	550	110
Circu EM 1250	1250	123	990	110
Circu EM 1500	1500	120	1550	110
