Bloki płytkowe

Kiedy wybrać bloki płytkowe:

Lutowane srebrem bloki płytkowe dostarczamy do uchwytów okrągłych, a także prostokątnych. Mogą być osadzone luźno lub mechanicznie za pomocą śrub lub kołków. Poszerzają możliwości zastosowania uchwytu o mocowanie nierównomiernego lub niejednolitego materiału.

Zalety:

Możliwość obróbki do pożądanego kształtu w taki sposób, by elementy dostosowały się do różnych komponentów
Możliwość biegunowania poprzecznego, a także wzdłużnego
Z ich pomocą można złagodzić pole magnetyczne uchwytu w celu mocowania zarówno zbyt małych, jak i zbyt cienkich obrabianych przedmiotów

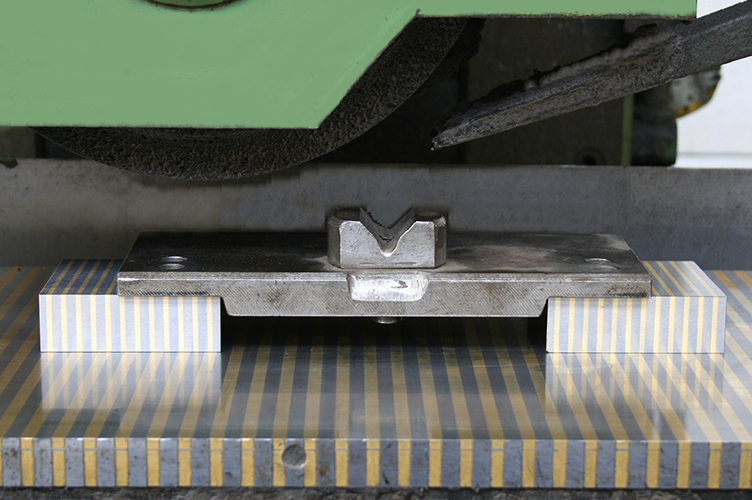

Można je też zastosować jako boczne wsparcie w przypadku szlifowania obrabianych przedmiotów o małej powierzchni stykowej z uchwytem (np. puste profile cienkościenne)
Minimalna liczba, jaką można zamówić wynosi od 1 do 3 sztuk, w zależności od wymiaru. Skontaktuj się z nami w celu uzyskania bardziej szczegółowych informacji.

Zamów

Produkty powiązane

Permanentny uchwyt magnetyczny do szlifowania na płasko Neomicro
Uchwyt magnetyczny z delikatnym biegunowaniem do szlifowania precyzyjnego.

Permanentny uchwyt magnetyczny do frezowania Neomill Compact
Kompaktowy uchwyt o dużej sile mocującej do 160 N/cm²

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Pokaż jako tabelę

Numer katalogu	Rozmiar bloków	Wysokość [mm]	Waga [kg]	Dostępność (przybliżony)	Cena bez VAT
LB257575LP	75x75 mm	25.00	1.30	na zamówienie	1 185 PLN	x
LB2510075TP	75x100 mm	25.00	2.00	6 - 8 tygodni	1 135 PLN	x
LB2575100LP	75x100 mm	25.00	1.30	na zamówienie	1 261 PLN	x
LB2575200LP	75x200 mm	25.00	1.30	na zamówienie	1 664 PLN	x
LP2575300LP	75x300 mm	25.00	5.00	na zamówienie	2 067 PLN	x
LB2575320LP	75x320 mm	25.00	5.00	6 - 8 tygodni	2 194 PLN	x
LB2575400LP	75 x 400 mm	25.00	7.00	6 - 8 tygodni	2 733 PLN	x
LB2575600LP	75x600 mm	25.00	10.00	6 - 8 tygodni	3 284 PLN	x
LB2575650LP	75x650 mm	25.00	11.00	6 - 8 tygodni	3 326 PLN	x
LB25100100LP	100x100 mm	25.00	2.20	na zamówienie	1 453 PLN	x
LB25100150TP	100x150 mm	25.00	4.00	6 - 8 tygodni	1 545 PLN	x
LB25200100TP	100x200 mm	25.00	5.00	6 - 8 tygodni	1 779 PLN	x
LB25100200LP	100x200 mm	25.00	4.30	na zamówienie	1 970 PLN	x
LB25100300LP	100x300 mm	25.00	6.50	na zamówienie	2 533 PLN	x
LB25100600LP	100x600 mm	25.00	13.00	6 - 8 tygodni	3 984 PLN	x
LB25100650LP	100x650 mm	25.00	14.00	6 - 8 tygodni	4 026 PLN	x
LB25150200LP	150x200 mm	25.00	7.00	6 - 8 tygodni	2 542 PLN	x
LB25150350LP	150x350 mm	25.00	11.00	6 - 8 tygodni	3 371 PLN	x
LB25200200LP	200x200 mm	25.00	8.60	na zamówienie	3 114 PLN	x
LB25300200TP	200x300 mm	25.00	13.00	6 - 8 tygodni	3 795 PLN	x
LB25200300LP	200x300 mm	25.00	13.00	6 - 8 tygodni	4 217 PLN	x
LB25200400LP	200x400 mm	25.00	17.00	6 - 8 tygodni	5 764 PLN	x
LB25250150TP	250x150 mm	25.00	8.00	na zamówienie	2 810 PLN	x
LB25250250LP	250x250 mm	25.00	13.50	na zamówienie	3 899 PLN	x
LB25300250TP	250x300 mm	25.00	16.00	6 - 8 tygodni	4 219 PLN	x
LB25300300LP	300x300 mm	25.00	19.50	na zamówienie	5 646 PLN	x
LB25400300TP	300x400 mm	25.00	26.00	6 - 8 tygodni	7 091 PLN	x
LB25300400LP	300x400 mm	25.00	26.00	6 - 8 tygodni	7 961 PLN	x
LB25400400LP	400x400 mm	25.00	34.00	6 - 8 tygodni	10 110 PLN	x

Szczegółowy opis:

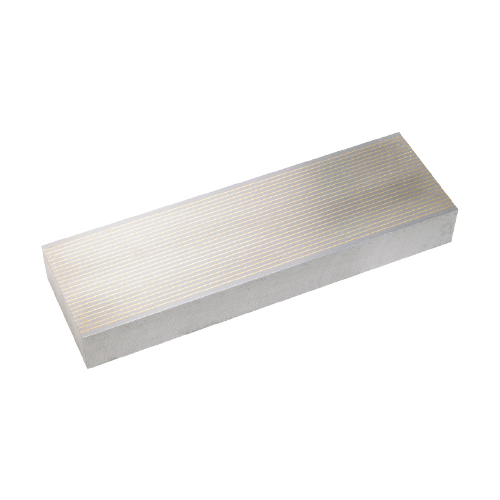

Owe bloki płytkowe zostały wykonane z materiału charakteryzującego się wysoką przewodnością magnetyczną. Składa się na nie połączenie płytek stalowych i mosiężnych. Podczas szlifowania są umieszczane na górnej płycie biegunowej uchwytu magnetycznego. Po jego aktywacji następuje swobodny przepływ strumienia magnetycznego do obrabianego przedmiotu. Bloki posiadają bardzo stabilne konstrukcje, przy czym poszczególne płytki nie są połączone sworzniami lub śrubami. Dzięki temu bloki płytkowe można dostosować do indywidualnych potrzeb klienta.

Istotne parametry:

Technologia: Akcesoria
Zastosowanie: Konwencjonalne
Wymiary bloków: od 75 x 75 mm
Podziałka biegunowa: T4 3 + 1 mm
Biegunowanie: Poprzeczne/wzdłużne
Gwarancja: 2 lata

Zastosowanie:

redukcja płyty biegunowej rozstawu uchwytu
poszerzenie możliwości zastosowania uchwytu o mocowanie nierównomiernego materiału

Część opakowania:

Blok płytkowy

Parametry

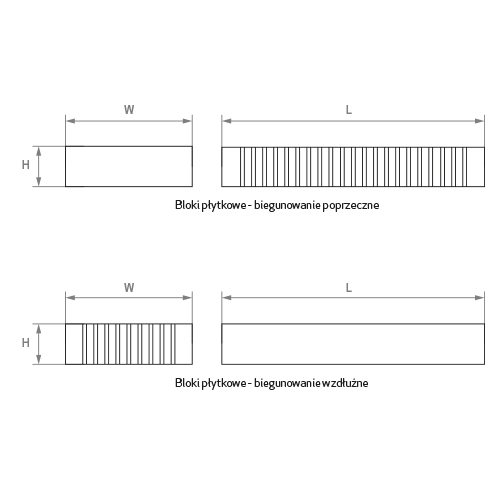

Numer katalogowy	W (mm)	L (mm)	H (mm)	Biegunowanie
LB2510075TP	75	100	25	poprzeczne
LB25200100TP	100	200	25	poprzeczne
LB25300200TP	200	300	25	poprzeczne
LB25400300TP	300	400	25	poprzeczne
LB257575LP	75	75	25	wzdłużne
LB2575100LP	75	100	25	wzdłużne
LB25150200LP	150	200	25	wzdłużne
LB100650LP	100	650	25	wzdłużne
LB150200LP	150	200	25	wzdłużne
LB25150500LP	150	200	25	wzdłużne
LB25200400LP	200	400	25	wzdłużne
LB25300300LP	300	300	25	wzdłużne
LB25400400LP	400	400	25	wzdłużne
LB25400600LP	400	600	25	wzdłużne
