Permanentny uchwyt magnetyczny do obróbki elektroerozyjnej Neospark

Kiedy wybrać permanentny uchwyt magnetyczny Neospark:

Permanentny uchwyt magnetyczny Neospark jest odpowiedni do mocowania obrabianych przedmiotów w obrabiarkach elektroerozyjnych. Duża siła przytrzymująca i delikatna podziałka biegunowa umożliwia zamocowanie małych, a także cienkich obrabianych przedmiotów. Dzięki bardzo niskiej konstrukcji magnesu nie tracisz przestrzeni roboczej. Płyta magnetyczna oferuje poza tym komfortowe sterowanie od górnej strony magnesu, można zatem lepiej wykorzystać całą powierzchnię roboczego zbiornika zanurzeniowego maszyny EDM.

Zalety:

Masywna podstawa stalowa ze zintegrowanym systemem sterującym
Efektywna obróbka elektroerozyjna twardych materiałów dzięki dużej sile przytrzymującej
Łatwa obsługa i konserwacja
Wodoszczelna konstrukcja
Bardzo mała wysokość magnesu
Przełączanie magnesu na górnej płycie w celu łatwej obsługi
Neodymowy system magnetyczny

Produkty powiązane

Permanentny uchwyt magnetyczny do szlifowania na płasko Neomicro
Uchwyt magnetyczny z delikatnym biegunowaniem do szlifowania precyzyjnego.

Demagnetyzer ręczny HD do rozmagnesowania dużych i złożonych
Demagnetyzer HD do rozmagnesowywania elementów.

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Pokaż jako tabelę

Numer katalogu	Rozmiar uchwytu	Wysokość [mm]	Dostępność (przybliżony)	Cena bez VAT
NEOK100175	100x175 mm	32.00	5 - 6 tygodni	Na prośbę
NEOK130255	130x255 mm	32.00	5 - 6 tygodni	Na prośbę
NEOK150150	150x150 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK150250	150x250 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK150300	150x300 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK150350	150x350 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK150450	150x450 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK200300	200x300 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK200400	200x400 mm	35.00	5 - 6 tygodni	Na prośbę
NEOK200600	200x600 mm	35.00	5 - 6 tygodni	Na prośbę

Szczegółowy opis:

Uchwyt magnetyczny Neospark o małej wysokości konstrukcyjnej został opracowany pierwotnie do obróbki elektroerozyjnej, lecz nadaje się też do precyzyjnego szlifowania płaskiego mniejszych przedmiotów. Duża siła przytrzymująca podwójnego magnesu neodymowego gwarantuje stabilność mocowania. Operatorzy uchwytu doceniają bardzo łatwe sterowanie od góry magnesu oraz minimalną konserwację.

Istotne parametry:

Zastosowanie: EDM
Technologia: Permanentny
Siła mocująca: 100 N/cm²
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
Gwarancja: 2 lata

Część opakowania:

Uchwyt magnetyczny
Komplet zacisków
Klucz sześciokątny
Instrukcja obsługi

Zastosowanie:

Obróbka elektroerozyjna EDM
Możliwość zanurzenia w cieczy dielektrycznej
Precyzyjne szlifowanie bardzo małych i cienkich elementów

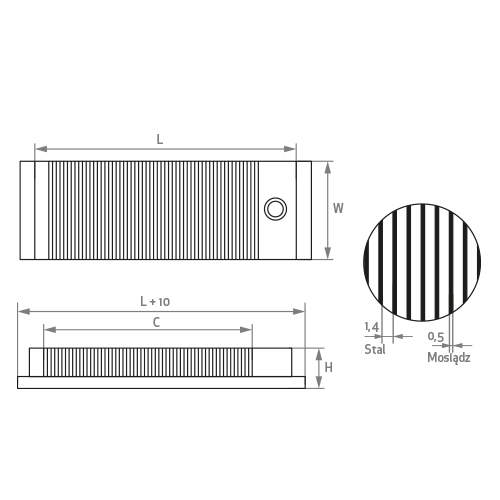

Parametry

Numer katalogowy	W (mm)	L (mm)	H (mm)	C (mm)	Masa (kg)
NEOK100175	100	175	32	120	5
NEOK130255	130	255	32	200	9
NEOK150150	150	150	35	95	7
NEOK150300	150	300	35	245	13
NEOK150350	150	350	35	295	15
NEOK150450	150	450	35	395	19
NEOK200400	200	400	35	342	23
