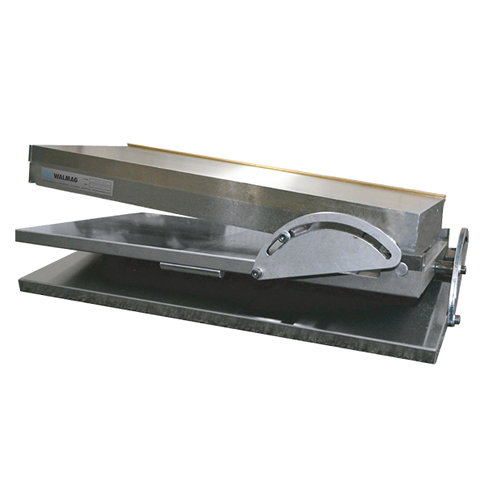

Krzyżowy stół sinusowy Fixar do precyzyjnego szlifowania kątowego oraz EDM


Kiedy wybrać krzyżowy stół sinusowy Fixar:

Krzyżowy stół sinusowy Fixar z uchwytem permanentnym Neomicro skonstruowano do precyzyjnego szlifowania kątowego. Podczas mocowania obrabianego przedmiotu uzyskasz doskonałą zmienność obróbki, ponieważ Fixar umożliwia przechylanie w osi wzdłużnej i poprzecznej jednocześnie.

Zalety:

  • Przechylanie możliwe w obu osiach, wzdłużnej, a także poprzecznej
  • Ustawienie kątów wzdłużnie w zakresie 0 – 45°, poprzecznie 0 – 30°
  • Wyjątkowa budowa łożyska
  • Sztywna, utwardzana płyta podstawowa
  • Doskonała precyzja +/- 5 sekund kątowych nawet po dłuższym okresie użytkowania
  • Równoległość (współbieżność): +/- 5 mikronów na 100 mm
  • Wyposażony w wysokiej jakości uchwyt magnetyczny Neomicro z łagodnym układem biegunów (opcjonalnie można stół wyposażyć również w inny uchwyt, na przykład typu Neomill lub Electrofine)

Produkty powiązane

Help

Ten produkt można także wypożyczyć. Wystarczy utworzyć zapotrzebowanie i zaznaczyć pole wypożyczenie.

Help

Nie jesteś pewien, czy ten produkt jest właściwym wyborem? Prześlij nam zapotrzebowanie, a nasi handlowcy chętnie udzielą Ci porady.

Numer katalogu Rozmiar Wysokość [mm] Dostępność (przybliżony) Cena bez VAT
SINEC150300
150x300 mm 123.00 7 - 8 tygodni
14 837 PLN
x

Szczegółowy opis:

Krzyżowy stół sinusowy Fixar to bardzo precyzyjne urządzenie, które jest zaprojektowane do mocowania obrabianego przedmiotu podczas precyzyjnego szlifowania kątowego, obróbki elektroerozyjnej oraz pomiarów. Zwiększa efektywność pracy podczas obróbki, ponieważ umożliwia przechylanie przymocowanego obrabianego przedmiotu w obu osiach, z zachowaniem wysokiej precyzji.
Kąty łatwo ustawisz za pomocą przymiarów końcowych, na podstawie zasady sinus. Unikatowa budowa łożyska wraz z utwardzaną płytą podstawową i prowadnicą boczną umożliwiają wyjątkową dokładność nawet po dłuższym okresie użytkowania.
Elementem krzyżowego stołu sinusowego jest uchwyt magnetyczny Neomicro, który jest stabilny i ma sztywną konstrukcję o dużej sile mocującej, bez zniekształcania obrabianego przedmiotu do 100 N/cm2.

Istotne parametry:

  • Zastosowanie: Szlifowanie
  • Technologia: Permanentny
  • Siła mocująca: 100 N/cm2
  • Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
  • Biegunowanie: Poprzeczne
  • Limit przeszlifowania: 7 mm
  • Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
  • Gwarancja: 2 lata

Informacje uzupełniające:

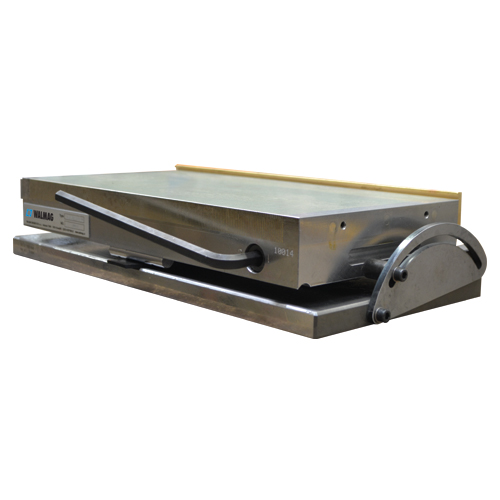

Krzyżowy stół sinusowy Fixar umożliwia jednoczesne przechylanie w obu osiach. Jeśli wystarcza Ci przechylanie w jednej osi (wzdłużnej lub poprzecznej), obejrzyj prosty stół sinusowy Fixar.

Część opakowania:

  • Stół sinusowy
  • Klucze imbusowe
  • Tabela do szybkiego ustawienia kątów
  • Instrukcja obsługi

Zastosowanie:

  • Precyzyjne szlifowanie kątowe na płasko
  • Szlifowanie elektroerozyjne - EDM
  • Pomiary

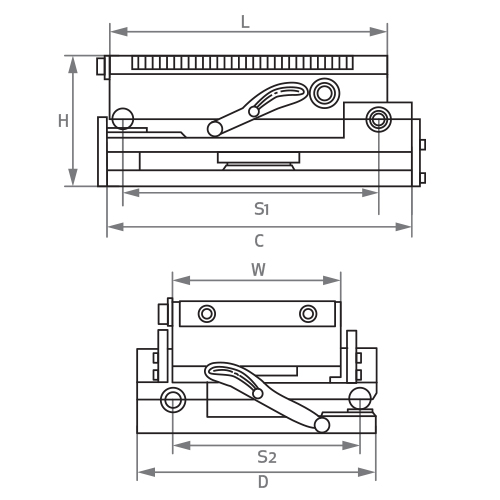

Fixar-rysunek

Parametry

Numer katalogowy W (mm) L (mm) H (mm) C x D (mm) S (mm) Masa (kg)
SINEC100175 100 175 104 210 x 140 165/110 15
SINEC130255 130 255 120 290 x 170 245/140 32
SINEC150300 150 300 123 335 x 190 340/160 49,5
SINEC200400 200 400 124 435 x 240 390/210 73
